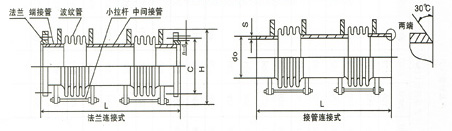

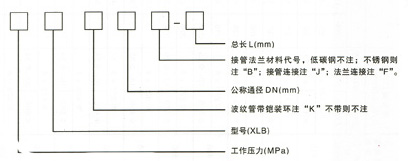

一、型號示例：



      舉例：0.6XLB500FB-1500

      表示公稱通徑為500mm，工作壓力為0.6MPa，長度為1500mm，不銹鋼法蘭連接的小拉桿橫向波紋補償器。

二、使用說明：

      小拉桿橫向型波紋補償器除可以補償彎曲管段的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列出的軸向補償量及橫向補償量（X₀、Y₀）均為單獨用作軸向補償或橫向補償的_值，此種情況應分別滿足下列關系式：

                    X₁£X₀                     Y₁£Y₀

        X₁，Y₁為單獨用作軸向補償或橫向補償的實際值

       當補償器同時存在軸向位移和橫向位移時，兩種補償量（X₁，Y₁）的選取應滿足下列關系式：



三、小拉桿橫向波紋補償器對支座作用力的計算：

      內壓推力：F=100·P·A

      軸向彈力：F_X=K_X（f·x）

      橫向彈力：F_Y=K_Y·Y

      彎       矩：M=F_Y·L

      式       中：K_X-軸向剛度   N/mm                K_Y-橫向剛度   N/mm

                        X-軸向實際變形量  mm            Y-橫向實際變形量    mm

                        P-工作壓力       MPa                  A-波紋管有效面積   cm²（查樣本）

                        L-補償器中點至支座的距離    m

                        f-系數，當“預變形”（包括預變形量△X=0）時t=½,當不進行預變形時，f=1.

四、應用舉例：（不考慮溫度對補償量及剛度的修正）

        某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度350℃，環(huán)境_溫度-10℃，補償器安裝溫度20℃，根據管道布局（如圖）需安裝一小拉桿橫向型波紋補償器，用以補償50mm的軸向位移及30mm的橫向位移，已知L=5m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。

解：（1）根據管道軸向位移X₁=50m

                                 橫向位移Y₁=30mm

                 查樣本可選用0.6XLB500FB-1500

                 該補償器軸向補償量：X₀=84mm

                                    軸向剛度：K_X=282N/mm

                                橫向補償量：Y₀=119mm

                                    橫向剛度：K_Y=53N/mm

                 當X₁=50mm               Y₁=30mm時



           （2）對補償器進行預變形，預變形量△X為：



                要求將補償器預拉伸21mm安裝。

             （3）支座A受力的計算：

                    內壓推力：F=100·P·A=100×06×2445=146700N

                    軸向彈力：F_X=K_X（f·x）=282（½×50）=7050N

                    橫向彈力：F_Y=K_Y·Y=53×30=1590N

                    彎       矩：M=F_Y·L=1590×5=7950N·m
